제품개요
5축 갠트리 CNC 기계는 단일 설정으로 다중 표면 처리가 필요한 크고 복잡한 금속 부품의 정밀 가공을 위해 설계되었습니다.
이 기계는 FEA{0}}최적화된 중주철 갠트리 구조를 활용하여 지속적인 중절삭 부하에서 높은 동적 안정성을 보장합니다.- 연속 5-축 제어 시스템과 통합되어 복잡한 형상에 대한 고효율 가공을 제공하는 동시에 수동 재배치를 제거하고 사이클 시간을 단축합니다.
기술 사양
참고: 다음은 당사의 표준 하이엔드 구성입니다.- 기계 이동 및 사양은 공작물 크기 및 생산 요구 사항에 따라 완전히 구성될 수 있습니다.
|
목 |
표준 구성 및 옵션 |
|
기계 유형 |
5축 갠트리 CNC 기계 |
|
구조 |
고-강성 고정 갠트리/이동 갠트리 |
|
X/Y/Z 축 이동 |
표준: 3000 × 2000 × 1000mm(최대 6000mm+까지 맞춤 설정 가능) |
|
스핀들 속도 및 출력 |
내장-전동 스핀들: 12,000/18,000RPM(최대 24kW) |
|
도구 매거진 |
24T / 30T Armless 또는 디스크 유형(선택 구성) |
|
CNC 제어 시스템 |
Siemens 840D SL, FANUC 31i, Mitsubishi 또는 승인된 동급 제품 |
|
포지셔닝 정확도 |
0.005mm 이하(ISO 230-2 표준) |
|
반복성 |
0.003mm 이하(ISO 230-2 표준) |
|
전원공급장치 |
380V / 415V / 480V (지역 그리드별로 맞춤 설정 가능) |
기술적 특징 및 하이라이트
이중-축 로터리 헤드를 통한 연속 5{1}}축 모션을 통해 단일 설정으로 복잡한 형상의 다방면 가공이 가능합니다.
고해상도{0}}절대값 엔코더는 0.005mm 이내의 위치 지정과 0.003mm 이내의 반복성을 제공합니다.
개방형 아키텍처는 Siemens 또는 FANUC 제어를 지원하므로 간편한 운영자 교육과 글로벌 기술 지원을 보장합니다.
견고한- 선형 롤러 가이드는 빠른 이송 중에 기계적 백래시를 최소화하면서 높은 탑재량을 처리합니다.

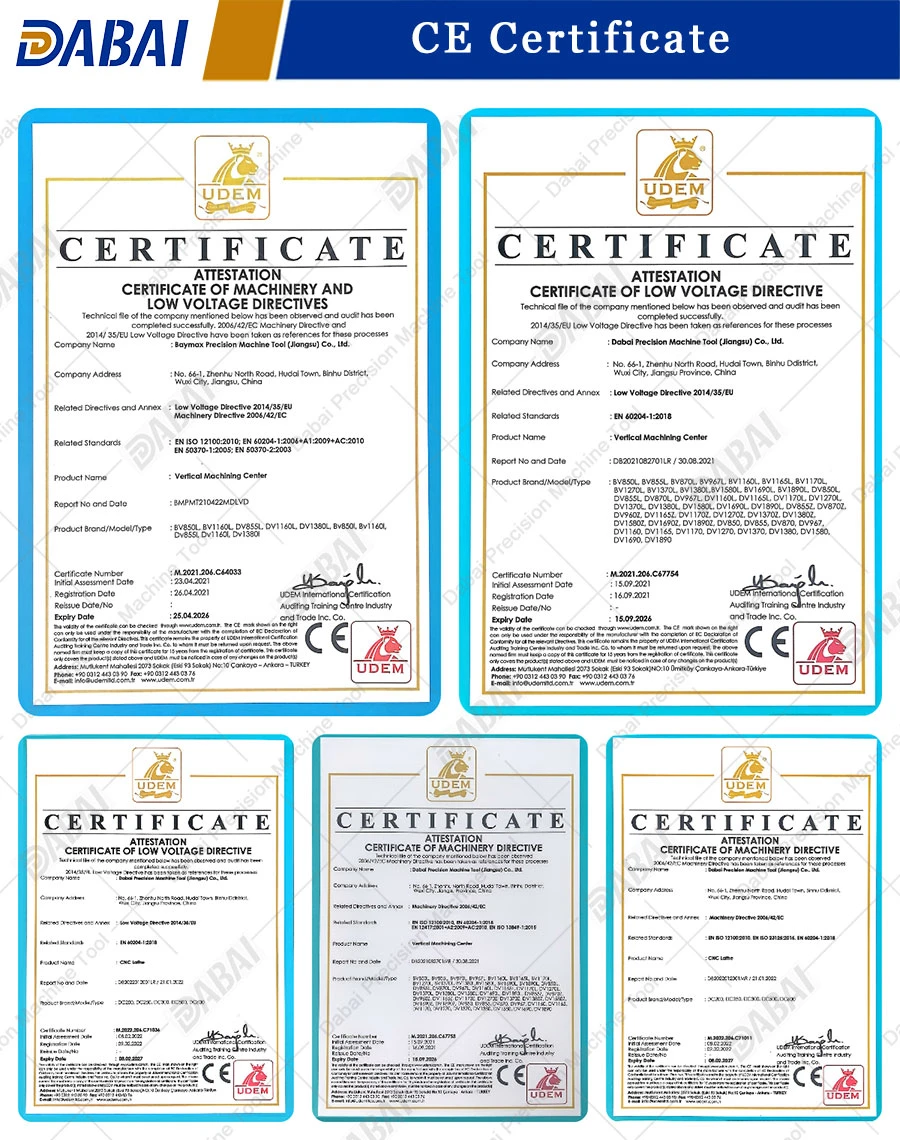

표준화된 전기 캐비닛은 CE{0}} 준수 구성 요소를 활용하여 유지 관리 및 현지 예비 부품 조달을 단순화합니다.
도매 및 파트너십 지원
우리는 국제 B2B 도매업체, 수입업체, 기계 딜러의 우선순위를 이해합니다.
OEM 및 맞춤화:유연한 하드웨어 구성, 맞춤형 페인트/브랜딩 및 지역별 전압 적응.
기술 문서:완전한 기술 카탈로그, 기초 도면, 전기 회로도 및 영어 작동 매뉴얼이 제공됩니다.
공급망 보안:ISO-인증 공장 관리를 통해 안정적인 생산 주기와 투명한 리드 타임을 보장합니다.
대상 응용 프로그램
당사의 5축 갠트리 머시닝 센터는 다음을 위해 글로벌 산업 공급망에 널리 배포됩니다.
항공우주 및 항공:복잡한 구조 부품, 임펠러, 항공기 스킨 몰드.
자동차 산업:대규모-사출 금형, 다이캐스팅-금형, 바디 스탬핑 금형.
에너지 및 해양:풍력 터빈 로터 허브, 대형 프로펠러 블레이드 및 무거운 기어박스 하우징.
제조능력
2020년에 설립된 저희 공장은 4,000㎡의 면적을 차지하며 국제 산업 고객을 위한 CNC 기계 제조를 전문으로 합니다.
공장의 힘
●4,000㎡ 생산시설
●ISO 9001 인증 품질경영시스템
●ISO 14001 인증 환경경영시스템
●ISO 45001 인증 산업안전보건 경영시스템
●터키, 러시아, 유럽, 미주, 동남아, 중남미 수출 경험
OEM 및 맞춤형 기계 솔루션 이용 가능
모든 기계는 Renishaw 레이저 간섭계를 통해 엄격한 기하학적 정확도 정렬과 24-시간 연속 동적 테스트를 거쳐 배송됩니다.
